Excel VBA – Jobbe med figurer, sirkler, rettvinklede trekanter – og pytagoras

with Ingen kommentarer

Endelig noe å bruke Pytagoras til!

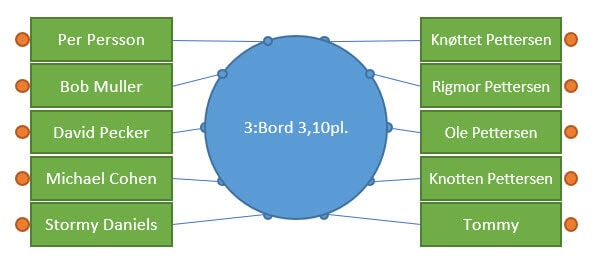

Oppgaven er å plassere et antall figurer med nøyaktig lik avstand på en større sirkel.

Problemstillingen dukket opp da jeg laget programmet for automatisk bordplassering, og viste seg å være en litt større utfordring enn jeg hadde sett for meg.



Abonner på ExcelGurus Youtube-kanal
(Artikkelen fortsetter under videoruten. Excelboken som benyttes i videoen kan du laste ned i bunnen av artikkelen)

Løsningen ble pytagoras.

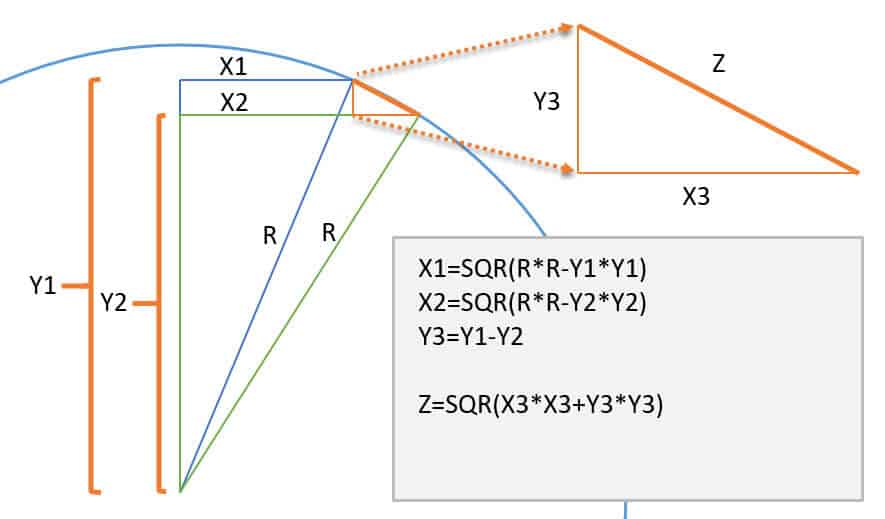

Som du kan se i Fig. 1, beregner jeg tre rettvinklede trekanter for å kunne beregne hypotenusen Z.

Dette blir ikke helt korrekt, siden hypotenusen er rett, og sirkelen er buet. For å minimere dette avviket, gjør jeg 1.000 beregninger for hver fjerdedel av sirkelen.

Hvis radius i sirkelen er 100cm, vil differansen mellom Y1 og Y2 være 0,1. Dette gir et godt resultat både matematisk og visuelt.



Fig. 1



Se Store Norske Leksikon’s artikkel om Pytagoras



VBA-Prosjektet er åpent i dette eksemplet.

Last ned Excelboken her: Sirkeltegning.xlsm (8 downloads)
